一、產品概述

變配電用的中低壓開關柜為供電系統的供電樞紐之一，在開關柜發生內部故障時，能否迅速切除故障，對電力系統的安全運行至關重要，中低壓開關柜在內部發生短路故障時，必然出現電弧光的現象，電弧光是供電設備損壞的能量來源，按照IEC-62271-200標準和IEEE C37.20.7標準規定，開關柜能承受內部放電燃弧的時間僅為100ms。

傳統變壓器后備過流保護方案，保護跳閘一般整定為1. 25－2. 0s，不能滿足快速切除中壓母線故障的要求，饋線過流元件閉鎖進線過流保護方案，保護動作時間為300ms－400ms，仍不能滿足85ms (弧光保護總切除時間)以內快速切除弧光短路故障的要求。

我公司生產的HEH-AP電弧光保護裝置，采用新型高速的32位CPU硬件平臺，大屏幕液晶顯示，它采用檢測弧光和過流雙判據原理，具有原理簡單、動作可靠迅速、對變電站一次設備無特殊要求、適應于各種運行方式、且在各種運行方式下保護不需要切換等優點，適用于石油化工、數據中心、電網電廠、機場軌道交通、醫療公共設施等行業。

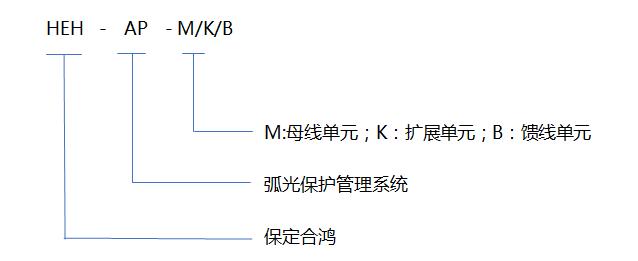

二、產品型號

三、產品特點

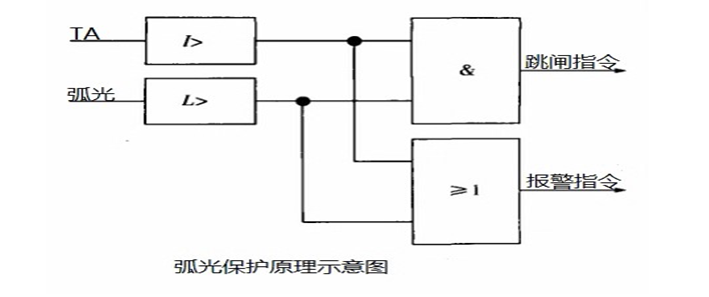

1、通過檢測弧光信號和過電流信號雙重判據的原理，當只檢測到其中一種探測信號時發出告警信號，當同時檢測到兩種信號時，才會發出跳閘信號，防止系統誤動作；

2、弧光保護系統在安全可靠的基礎上優化了響應速度，從檢測到電弧光到繼電器跳閘輸出僅需5-7ms，遠快于傳統繼電器保護的跳閘輸出時間；

3、全數字化設計，無撥碼開關、旋鈕等機械元件，精度高；

4、故障弧光探頭、連接線全部都是采用耐高溫、阻燃的一些高分子材料制作而成，并且其還擁有超強的電氣隔離效果；

5、控制部分可顯示弧光發生點的位置，便于快速查找和處理故障、恢復供電；

6、具備斷路器失靈保護功能: 在主斷路器拒動時，可發出跳閘指令，跳開上一級斷路器，提高保護系統的可靠性；

7、通訊接口：配有RS485串行通信接口，實現后臺監測功能；

四、產品原理及組成

電弧光保護系統由主單元、電流單元、傳感器單元、弧光傳感器以及連接電纜組成?；」鈧鞲衅骺煞胖迷陂_關設備的任何位置(一般安裝在母線室內，以檢測母線故障)，根據弧光傳感器的實際物理位置可實現保護分區的功能，并在電弧光控制單元上顯示故障發生的位置，此功能可減少停電處理時間，以便快速恢復供電。

五、訂貨須知

1、裝置電壓：AC/DC220V；

2、裝置額定輸入電流：二次輸入1A/5A；

3、通訊模式：單口通訊或雙口通訊模式；
